不銹鋼閘閥：閥體、閥蓋、閘板、閘桿使用不銹鋼材料，閥座密封面為聚四氟乙烯、不銹鋼+硬質合金或堆焊硬質合金，填料一般采用硬質合金、聚四氟乙烯、石棉石墨或柔性石墨。公稱尺寸 DN15~DN800，工作壓力 1.6MPa~20.0MPa，適用溫度 ≤200℃，適用于硝酸類、弱腐蝕性介質管路中。

產品特點

1.采用奧氏體不銹鋼，對氧化性酸介質擁有良好的耐蝕性。

2.介質流經不銹鋼閘閥時不改變其流動方向，流體阻力小。

3.閘板運動方向與介質流動方向相垂直，啟閉力矩小，開閉較省力。

4.介質流動方向不受限制，不擾流、不降低壓力，介質可從閘閥兩側任意方向流過、均能達到使用的目的，適用于介質流動方向可能改變的管路中。

5.閘板垂直置于閥體內，結構長度較短。

6.密封性能好。全開時密封面受沖蝕較小。

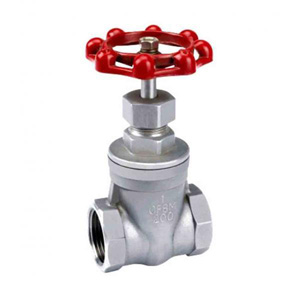

不銹鋼閘閥（法蘭）	不銹鋼閘閥（內螺紋、絲口）

不銹鋼法蘭閘閥 產品說明

Z41H、Z41Y、Z41W 不銹鋼法蘭閘閥：手動、法蘭連接形式、明桿楔式剛性單閘板，閥座密封面材料為不銹鋼，公稱壓力 PN16~PN200，閥體材料為不銹鋼的閘閥。

Z41W、Z41Y、Z41H 不銹鋼閘閥結構緊湊、設計合理、閥門剛性好、通道流暢、流阻系數小，密封面采用不銹鋼和硬質合金，使用壽命長，采用柔性石墨填料、密封可靠、操作輕便靈活。應用于工作壓力 1.6MPa~20.0MPa，工作溫度 -29℃~200℃的石油、化工、水力、火力電站各種系統的管路上，適用介質為硝酸類、醋酸類、水、油、氣類及某些腐蝕性液體。

不銹鋼法蘭閘閥 產品特點

① 符合國內外新型標準的要求，密封可靠、性能優良、造型美觀。 ② 密封副配對新型合理，閘板和閥座的密封面采用不同硬度的硬質合金堆焊而成，密封可靠、硬度高、耐磨、耐高溫、耐腐蝕、抗擦傷性能好、壽命長。 ③ 閥桿經調質及表面氮化處理，有良好的抗腐蝕性、抗擦傷性和耐磨性。 ④ 可采用各種配管法蘭標準及法蘭密封面形式，滿足各種工程需要及用戶要求。

不銹鋼法蘭閘閥 主要性能參數

不銹鋼法蘭閘閥 主要零件材料

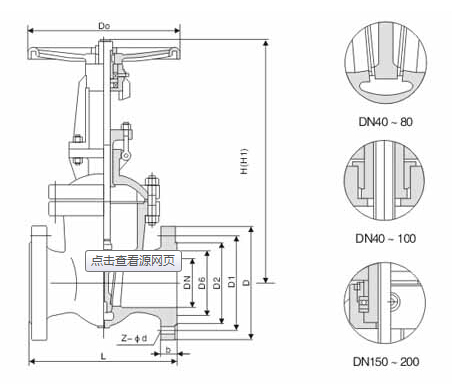

不銹鋼法蘭閘閥 主要外形尺寸

Z41H、Z41Y、Z41W（PN16）不銹鋼閘閥

Z41H、Z41Y、Z41W（PN25）不銹鋼閘閥

Z41H、Z41Y、Z41W（PN40~63）不銹鋼閘閥

Z41H、Z41Y、Z41W（PN100）不銹鋼閘閥

Z41H、Z41Y、Z41W（PN160）不銹鋼閘閥

Z41H、Z41Y、Z41W（PN200）不銹鋼閘閥

絲口內螺紋不銹鋼閘閥 產品說明

Z15W-16R、Z15W-16P 型不銹鋼閘閥（Z15W 絲口內螺紋不銹鋼閘閥）：手動、內螺紋連接形式、暗桿楔式剛性單閘板，閥座密封面材料為不銹鋼，工作壓力 1.6MPa，閥體材料為不銹鋼的閘閥。適用溫度 -20~180℃，公稱通徑 DN15~DN50，適用介質為水、蒸汽、油品。廣泛應用于國防、科研、航天、電子、機械、冶金、石油，化工，能源、環保、生物醫藥、制冷、食品等各種領域。

Z15W-16R、Z15W-16P 型不銹鋼閘閥結構簡單，制造和維修比較方便；工作行程小，啟閉時間短；密封性好，密封面間磨擦力小，壽命較長；不適用于帶顆粒、粘度較大、易結焦的介質。

絲口內螺紋不銹鋼閘閥主要性能參數

絲口內螺紋不銹鋼閘閥 主要零件材料

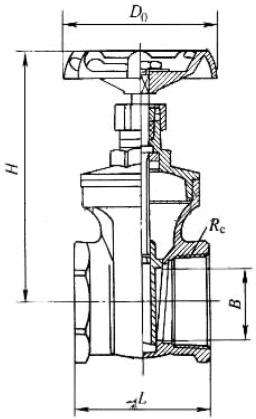

絲口內螺紋不銹鋼閘閥 主要外形尺寸
