DS/J61H水封截止閥
- 銷售：021-32051999
- 銷售：021-32050777
- 傳真：021-66099555
詳情介紹
- 產品介紹
- 服務承諾
- 訂貨流程
DS/J61H-25、DS/J61H-40、DS/J61H-63型水封截止閥適用于公稱壓力PN2.5～6.4MPa,工作溫度0～450℃的火力電站回水冷凝系統及石油、化工要求與大氣隔離的系統管道上，切斷或接通管路中的介質。
水封截止閥 產品特點
1、產品按國家標準GB12235設計制造，結構新穎，選材合理,造形美觀。連接端有法蘭和焊接，可根據用戶不同要求配接
2、填料函設計成水密封結構，接入0.6~1.6Mpa的水填料，摩擦力小，密封好，能全系統與大氣隔離，保證良好的氣密性
3、閥桿經調質和表面氮化處理，有良好的搞腐蝕性和抗擦傷性
4、結構緊湊，操作靈活，檢修方便，使用壽命長
5、倒密封采用不銹鋼螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，倒密封可靠。填料更換和維修可在不停機情況下進行，方便快捷不影響系統運行
水封截止閥 執行標準
設計與制造：JB/T3595
結構長度：GB/T15188.1
壓力溫度等級：GB/T3595
試驗與檢驗：GB13927 JB/T9092
水封截止閥 性能參數
型號 | DS/J61H-25 | DS/J61H-40 | DS/J61H-63 | |
工作壓力（MPa） | 2.5 | 4.0 | 6.3 | |
適用溫度（℃） | ≤425 | |||
適用介質 | 水、蒸汽、油品、非腐蝕性氣體 | |||
材料 | 閥桿 | 1Cr13或2Cr13 | ||
閥體、閥蓋、支架 | WCB25 | |||
閘板、閥瓣、密封面 | Cr13型不銹鋼或硬質合金 | |||
閥座密封面 | 不銹鋼 | |||
閥桿螺母 | 鋁青銅 | |||
填料 | 柔性石墨 | |||

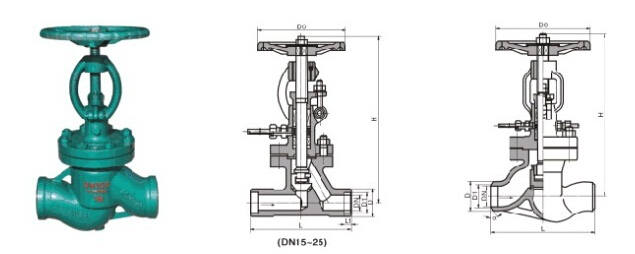

水封截止閥 主要外形尺寸
公稱通徑 | 主要外形尺寸和連接尺寸 | ||||
L | D | D1 | H | D0 | |
DS/J61H-25 | |||||
15 | 130 | 36 | 19 | 11 | 120 |
20 | 150 | 44 | 26 | 11 | 140 |
25 | 160 | 44 | 33 | 12 | 140 |
32 | 180 | 48 | 34 | - | 180 |
40 | 200 | 55 | 40 | - | 200 |
50 | 230 | 64 | 50 | - | 250 |
65 | 290 | 82 | 65 | - | 250 |
80 | 310 | 94 | 78 | - | 300 |
100 | 350 | 117 | 97 | - | 350 |
125 | 400 | 144 | 122 | - | 400 |
150 | 480 | 170 | 148 | - | 400 |
200 | 600 | 220 | 197 | - | 400 |
DS/J61H-40 | |||||
15 | 13 | 38 | 19 | - | 120 |
20 | 150 | 47 | 26 | - | 140 |
25 | 160 | 47 | 33 | - | 160 |
32 | 180 | 53 | 34 | - | 160 |
40 | 200 | 57 | 40 | - | 200 |
50 | 230 | 68 | 50 | - | 250 |
65 | 290 | 85 | 65 | - | 280 |
80 | 310 | 98 | 78 | - | 320 |
100 | 350 | 122 | 97 | - | 350 |
125 | 400 | 148 | 122 | - | 400 |
150 | 480 | 176 | 148 | - | 400 |
良好的品質、優良的服務 奇高為你創造更多價值！
“奇高閥門”的期望，不斷提升服務質量，精益求精，“真誠的服務”是“奇高”永恒的主題?！捌娓摺眹栏癜凑?span lang="EN-US">IS09001-2000 質量體系認證要求，質量嚴格把關， 責任到人，確保生產、銷售、服務的健康運行。加強與用戶溝通，竭誠為廣大客戶提供優良產品，貼心服務。特此我廠做出以下承諾：
產品標準：
產品嚴格按照中國GB、HG 標準和美國API等標準設計、制造、驗收。密封面硬度達到國家規定要求，寬度超過國家標準。
售前服務：
產品介紹，技術交流，非標產品設計，疑難解答。
售中服務：
守信合同，及時供貨，隨時保持與客戶聯系。 對特殊或復制的產品，我廠安排技術人員對用戶進行產品使用、故障排除
售后服務：
1、“奇高”牌產品品質期為自出廠起12個月，實行“三包”服務（包退、包換、保修）。
2、產品在使用中我廠定期組織技術、質檢人員進行訪問，征詢用戶對產品質量、 使用狀況、改進意見等方面的反饋， 以便進一步提高產品質量。
3、對用戶投訴質量問題，快速作出反應，售后服務人員在24-36小時（省外48小時）趕赴現場。
4、對售后服務，要求用戶填寫服務后的質量反饋信息表，并作出鑒定意見，以便提高奇高的服務質量。
1、客戶如對產品有特殊要求，須在訂貨合同中提供以下說明：
a、結構長度；
b、連接形式；
c、公稱直徑、全通徑、縮徑、管道尺寸；
d、運行介質及溫度、壓力范圍；
e、試驗、檢驗標準及其他要求
2、本廠可根據客戶特定要求配置各類驅動裝置。
3、如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
4、期貨、訂貨的客戶請先來電函詳細告訴所需的閥門型號、規格、數量以及交貨時間、地點，并按總的30%預定金或全額貨款及時匯入我廠帳戶，其余貨款待發貨前匯入，以便及時安排發貨。
訂單流程：
1、客戶采購清單傳真至021-33872143，或來電咨詢 021-33872141
2、收到客戶采購清單，為客戶提供閥門型號選型與報價（價格清單）。
3、具體商定：交貨期、特殊要求等事宜。
訂貨須知：
1、客戶如對產品有特殊要求，須在訂貨合同中提供以下說明：
|
|||||
|
|||||
2、本廠可根據客戶特定要求配置各類驅動裝置。
|
|||||
3、如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
|
|||||
4、期貨、訂貨的客戶請先來電函詳細告訴所需的閥門型號、規格、數量以及交貨時間、地點，并按總的30%預定金或全額貨款及時匯入我廠賬戶， 其余貨款待發貨前匯入，以便及時安排發貨。
|
售中服務：
守信合同，及時供貨，隨時保持與客戶聯系。
對特殊或復制的產品，我廠安排技術人員對用戶進行產品使用、故障排除
售后服務：
1、“奇高”產品品質期為自出廠起12個月，實行“三包”服務（包退、包換、保修）。
2、產品在使用中我廠定期組織技術、質檢人員進行訪問，征詢用戶對產品質量、使用狀況、改進意見等方面的反饋，
以便進一步提高產品質量。
3、對用戶投訴質量問題，快速作出反應，售后服務人員在24-36小時（省外48小時）趕赴現場。
4、對售后服務，要求用戶填寫服務后的質量反饋信息表，并作出鑒定意見，以便提高“奇高”的服務質量。
