三通隔膜閥的啟閉件是一塊用軟質材料制成的隔膜，把內腔與閥蓋內腔及驅動部件隔開。采用橡膠或塑料等軟質密封制作的隔膜，密封性較好。由于隔膜為易損件，應視介質特性而定期更換。 三通隔膜閥用于含硬質懸浮物的介質；由于三通隔膜閥介質只與閥體和隔膜接觸，所以無需填料函，不存在填料函泄漏問題，對閥桿部分無腐蝕可能。

設計與制造：GB122239
結構長度：GB12221、JB1688
法蘭連接尺寸：GB4216、JB78

G49W(無襯里)、G49J(襯膠)三通隔膜閥用途

用途：本閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管路。
適用溫度：≤85℃、≤100℃、 ≤120℃、≤150℃（按照襯里和隔膜材料）
壓力等級：PN1.0

三通隔膜閥材料

閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼

閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼

襯里：無襯里、橡膠

隔膜：橡膠

閥瓣：鑄鐵

閥桿：碳鋼、不銹鋼

手輪：鑄鐵

測試

襯里層：電火花檢測

試驗與檢驗按GB/T13297標準

公稱壓力：PN（Mpa）

閥體：PN×1.5

密封：PN×1.1

結構特點

隔膜閥是一種特殊形式的截止閥；

1、彈性密封的開閉件，確保沒有內漏；

2、流線型的流道，使得壓力損失??；

3、沒有填料函，因此沒有外漏；
4、閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿零件不受介質侵蝕；

5、隔膜可更換，維護費用低；

6、襯里材料的多樣性，可適用于各種介質，并具有良好的耐腐蝕性。

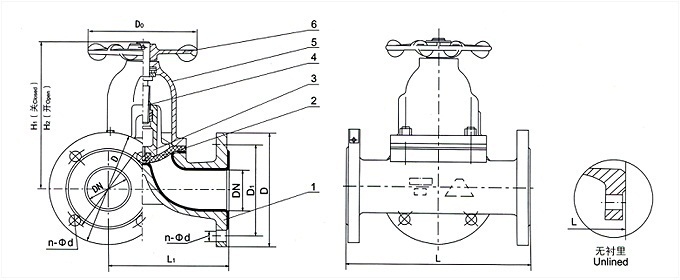

部件列表：1、閥體 2、隔膜 3、閥瓣 4、閥桿 5、閥蓋 6、手輪

主要尺寸及重量
